Button Box SimRacing
🧩 ButtonBox Tekcam
Nel mondo del SimRacing, l’ergonomia e la rapidità nei comandi fanno la differenza. Dopo aver provato tastiere, controller e soluzioni commerciali spesso incomplete o troppo costose, ho deciso di realizzare qualcosa di personale e su misura: nasce così la ButtonBox TekCam.
💡 L’idea
Tutti i sim racer conoscono il disagio di dover raggiungere pulsanti in posizioni scomode o mal distribuiti tra il volante e altre periferiche.
Perché non decidere autonomamente dove e come premere un comando?
Con questa filosofia ho creato una pulsantiera completamente personalizzabile, con focus su:
- Feedback tattile ottimale, anche con guanti da gara
- Visibilità notturna, grazie a una retroilluminazione RGB
- Funzionalità smart, con controllo completo dei LED
⚙️ Specifiche tecniche
- 🔌 Illuminazione: LED RGB SMD a luminosità regolabile, controllati individualmente da un microcontrollore
- 🎮 Input: 20 pulsanti cablati a matrice (5x4), riconosciuti dal sistema come un gamepad
- 🔄 Encoder: 2 encoder rotativi con pulsante centrale, ideali per navigare nei menu
🧱 Design e costruzione
🖥️ Il Case
Progettato in Fusion 360, integra pulsanti e LED in un corpo solido con attacco standard VESA 75x75 mm, rinforzato internamente.
Esempio di progettazione CAD per alloggiamento componenti.
🧰 Il PCB
Il circuito stampato è stato sviluppato con KiCAD 8.0 e prodotto secondo i miei disegni da JLCPCB, partner abituale per la realizzazione dei miei progetti elettronici.
Schema progettuale del circuito stampato in KiCAD.

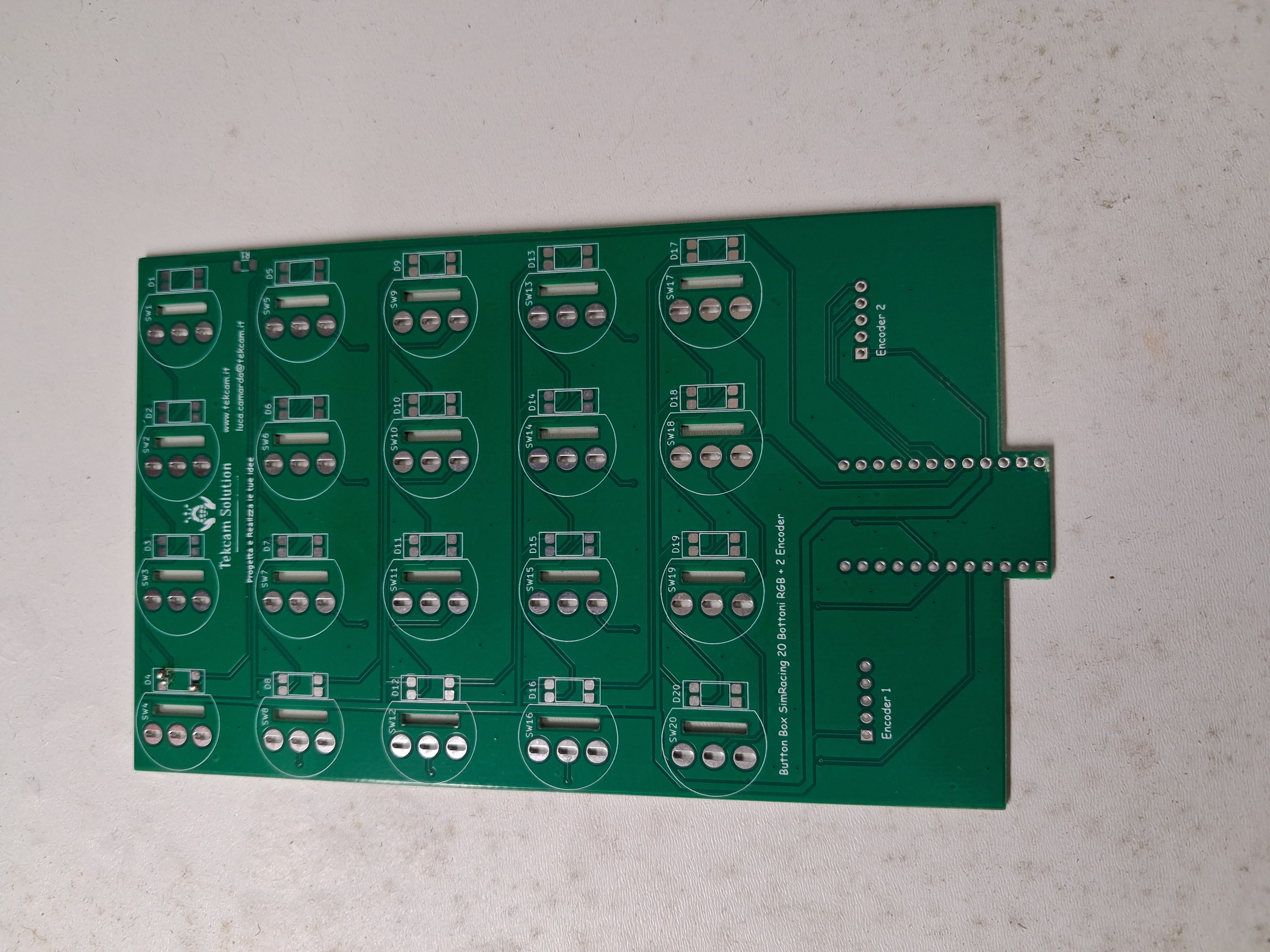

PCB realizzato su misura con componenti SMD RGB.
🌐 Conclusioni

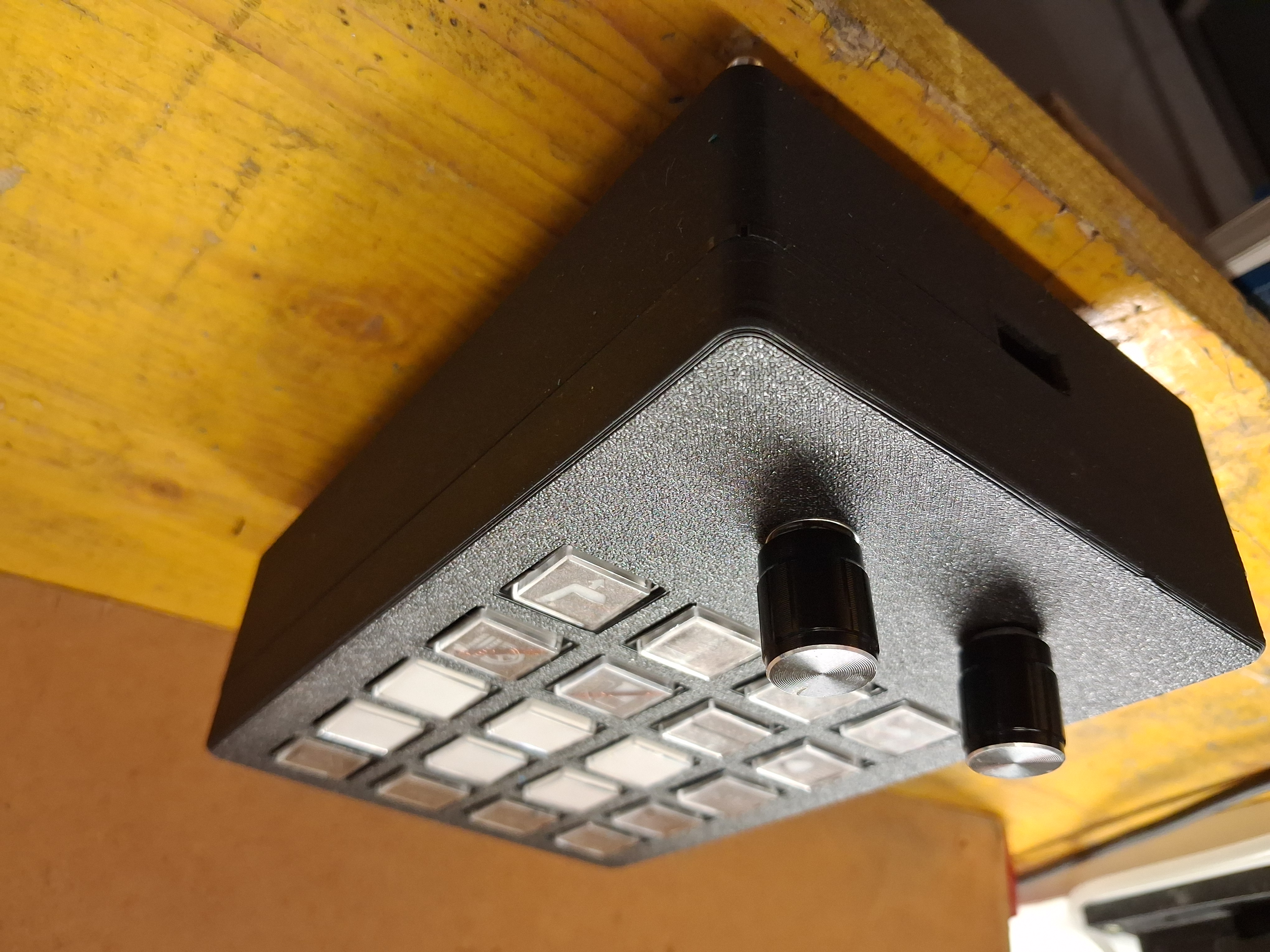

Il risultato è una pulsantiera robusta, affidabile e smart, adatta a ogni postazione da SimRacing.
Finalmente, una soluzione pensata da chi corre per chi corre.
🔧 Sviluppato da TekCam — dove l’hardware incontra la passione.
